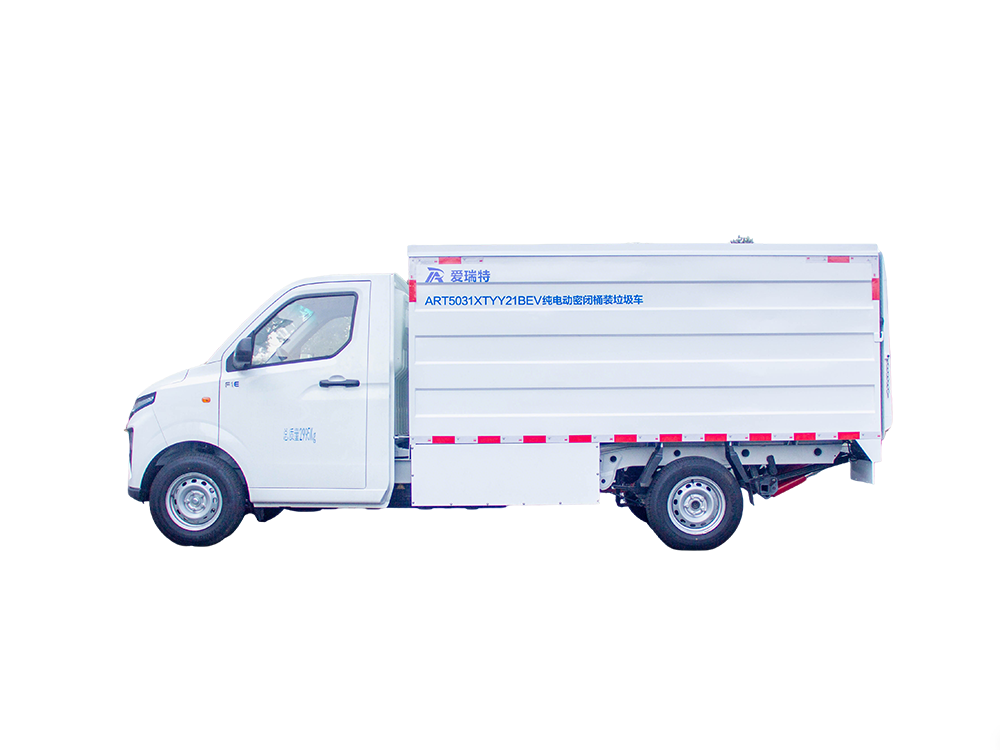

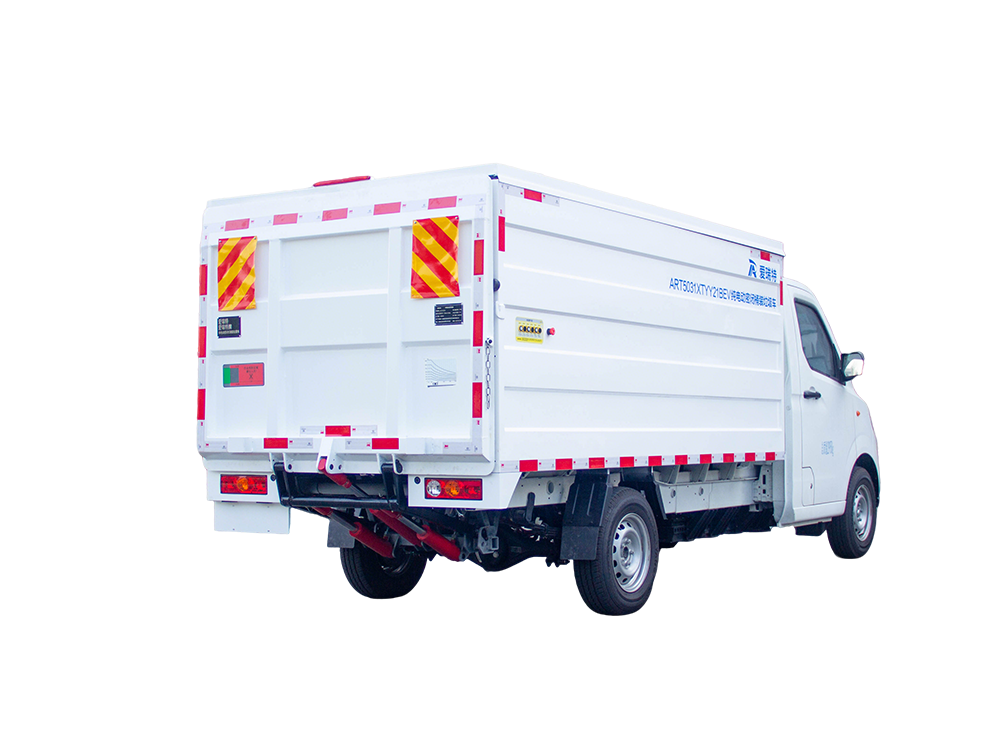

ART5031XTYY21BEV純電動密閉式桶裝垃圾車是一種擁有密封式垃圾箱采用液壓尾板升降機構收運垃圾桶的垃圾桶駁運車，適用于收運放置于城市生活小區或街道兩側的標準塑料垃圾桶（240L/660L）。
★底盤：吉利遠程牌ZB1032BEVGDD6二類底盤。
★上裝：采用優質高強度鋼板為主體，作業噪聲低，操縱控制先進，線條流暢，堅固耐用。
★電池：浙江遠程智芯307.2V150Ah磷酸鐵鋰蓄電池。
★充電器：FOD-1A6R6SD1R5DMA-ZX01交流充電、直流充電兩種方式。
★行駛系統 ：齒輪齒條式轉向器+方向盤，獨立控制的ABS系統，液壓H型雙回路前盤后鼓制動，電動差速后橋。
★輪胎型號 ：185R14LT 8PR真空輪胎。
★操控臺：防水開關盒+按鍵開關。
★液壓系統 ：380V交流異步電機+型號為CBHCBD-F11-ALφ齒輪泵、運行平穩，無外泄漏，工作可靠高效率液壓系統
★上料方式 ：采用高強度鋼板焊接而成液壓尾板升降上料。
★卸料方式：采用高強度鋼板焊接而成液壓尾板升降卸料。
項目名稱 | 參數 |
外形尺寸（長*寬*高） | 5380*1730*2035mm |
總質量 | 2995kg |
整備質量 | 1690kg |
軸距 | 3360mm |
底盤品牌、型號 | ZB1032BEVGDD6、遠程牌 |
電池電量 | 46.08kWh |
充電方式 | 快充:1～2h/慢充:8～10h |
最高行駛速度 | 90km/h |
續航行駛里程 | 275(工況法)km |
電壓、驅動額定功率 | 307.2V、30/35kW |
裝桶數量 | 8只（240L）/ 4只（660L） |
箱體外形尺寸（長*寬*高） | 3070mm（內長）*1620mm（內寬）*1200mm（內高） |
尾板額定載荷 | 300Kg |
